GW1-10D/1250A户外隔离开关

•
•
•
•
•

配用CS8-6D或CS

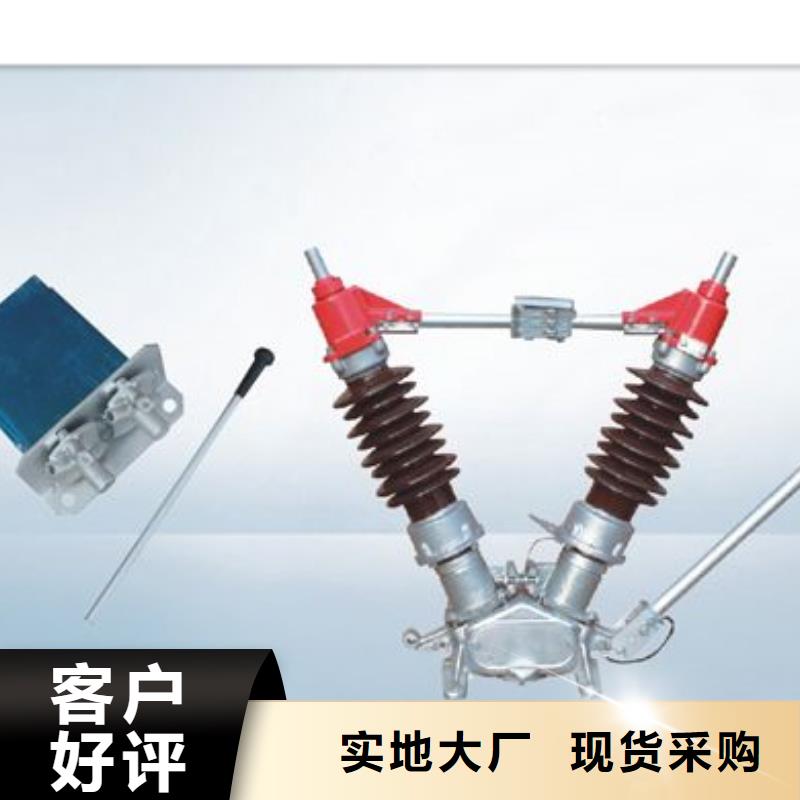

17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。产品特点1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2）触指采用度、高导电率、高性的新型材料制造。依靠触指自身的力夹紧触头，避免了目前因簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；3）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、
有害气体无法进入。使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。完善化隔离开关特点说明1）全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其
余均采用热镀锌。2）导电部分铜管软连接型，中间触头为 “握手” 式自力型触指，簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。a.采用新的触头结构，将触片一端与触座固定，靠触片变形及簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；b.触指簧改为外置式，以避免簧分流；c.现场用户无需焊接，无需被辅助材料，只提供安装支架（订货时注明是否带支架及
外型的隔离开关，露天安装时应水平安装，使带有瓷裙的支持瓷瓶确实能起到防雨作用；户内型隔离开关，在垂直安装时，静触头在上方，带有套管地可以倾斜一定角度安装。一般情况下，静触头接电源，动触头接负荷，但安装在受电柜里的隔离开关，采用电缆进线时，则电源在动触头侧，这种接法俗称“倒进火”。隔离开关两侧与母线及电缆地连接应牢固，遇有铜，铝导体接触时，应采用铜铝过渡接头，以防电化腐蚀。隔离开关的动静触头应对
准，否则合闸时就会出现旁击现象，使合闸后动静触头接触面压力不均匀，造成接触不良。隔离开关的操作机构，传动机械应调整好，使分合闸操作能正常进行，没有抗劲现象。还要满足三相同期的要求，即分合闸时三相动触头同时动作，不同期的偏差应小于3MM。此外，处于合闸位置时，动触头要有足够的切入深度，以保证接触面积符合要求，但又不允许合过头，要求动触头距静触头底座有3至5MM的空隙，否则合闸过猛时将敲碎静触头的
支持瓷瓶。处于拉开位置时，动静触头间要有足够的拉开距离，以便有效地隔离带电部分，这个距离应不小于160MM，或者动触头与静触头之间拉开角度不应小于65度。操作运行隔离开关都配有手力操动机构，一般采用CS6-1型。操作时要先拔出定位销，分合闸动作要果断，迅速，终了时注意不可用力过猛，操作完毕一定要用定位销销住，并目测其动触头位置是否符合要求。用绝缘杆操作单极隔离开关时，合闸应先合两边相，
后合中相；分闸时，顺序与此相反。

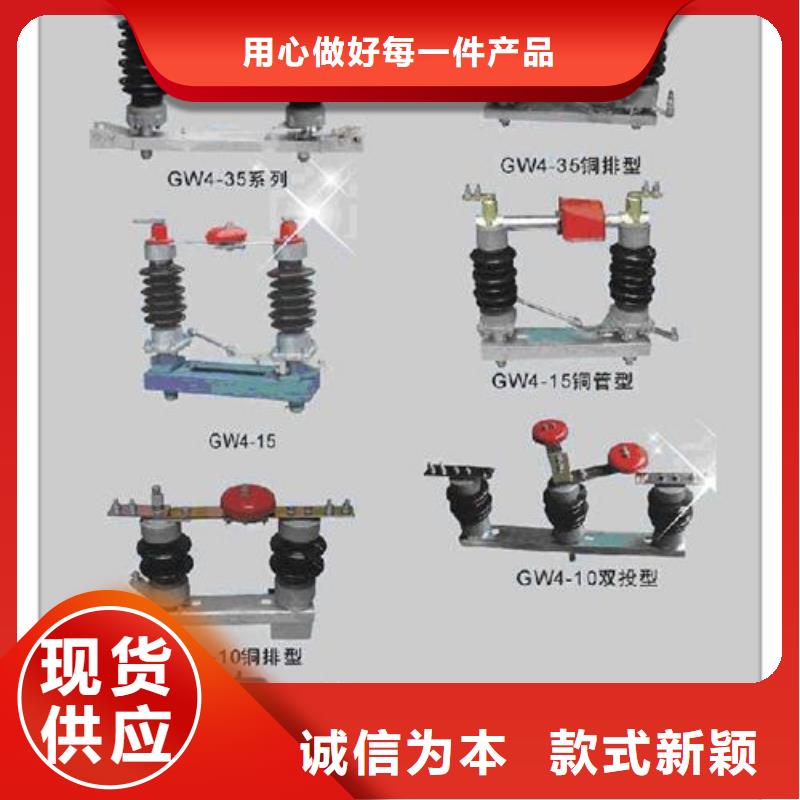

高压隔离开关它的大致情况就是这样了，也希望它在高压电器上的成就能够更上一层楼。在很多朋友的家庭生活中，大家都需要使用避雷器来让自己的生活更加。我们知道，现在自然现象的反复变化给大家的生活带来了很多灾难。往往在下雨天的时候，许多朋友就注意怎么去避雷了。要想能够让自己的生活变得更加，人们就一定要选择好合适的避雷器。现在市场上的避雷器有很多，大家一定要注意选择。业从事高低压电器领域的产品研发、生产、销售和服务为一体的规模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。导致不的事情出现，这是很不应该的。氧化锌避雷器是我们避雷器中一种比较好的品牌，通过这种避雷器，大家的生活也更加的美满。  氧化锌避雷器的优点有很多，这也是人们为什么这么喜爱这种避雷器的原因。很多的避雷器没有良好的抗压性能，这款避雷器的抗压性能是很好的，因此大家完全可以放心的使用。在使用这款避雷器的时候，大家一定要按照使用说明去操作。因为如果操作不当，那会引起一些其他可能发生的危害。一些传统的避雷器有放电的间隙，而这款避雷器没有这方面的间隙，因此它的性能更好。  选择一款好的避雷器可以让我们的生活更加。氧化锌避雷器以它独特的优点为大家的生活带来了质量保证。因此，如果你还在为避雷器困扰，那么选择这款避雷器会让你更加放心你的生活。在使用避雷器的过程中，大家要避免人为的损坏。因为如果人为破坏会造成使用寿命的减短。 户外隔离开关柜、电缆分接箱1 总则 W4-126户外交流高压隔离开关是三相交流50Hz户外高压电器，用于额定电压KV的电力系统中，供高压线路无载和换接、以及对被检修的高压母线、断路器等电气设备与带电高压线路之电气隔离用。使用条件编辑1.海拔高度不超过1000m。  2.环境温度-30℃-＋40℃。  3.风速不大于35m/s。  4.地震烈度不超过8度。  5.覆冰厚度不大于10mm。特点编辑1.隔离开关采用双柱水平90度旋转传动方式，从而受力平衡稳定，操作轻巧可靠，结构简单合理；轴承座采用全密封结构；隔离开关主刀两侧均可安装接地开关，接地开关与隔离开关之间具有可靠的机械联锁。  2.先进的防腐工艺：产品底座等钢制件采用热镀锌；标准件采用不锈钢或热镀锌；电动操作机构外壳采用不锈钢材料制作，具有良好的防雨功能。高压隔离开关 编辑高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

在高压电器方面，SG6技术、真空技术、组合技术等已经应用于产品结构中，并基本实现了“无油化”。工艺中已出现引进壳体生产线，真空环氧浇注及注塑设备，机械加工中心，等。目前，通过市场调研和高压电器市场成交率，以及客户反馈来看，500KV及以下电压等级的国产设备已经能满足国内需要，其技术参数已经接近或达到先进水平。随着科技进步，高压电器采用了高新技术，采用了新原理、新工艺、新介质，正在酝酿新一代高压电器，其发展趋势如下：1.组合化、成套化为满足尺寸小、占地少、高性能、高可靠性需要，出现了各种各样的组合电器和成套电器。除了开关柜、FC柜、多层柜外，出现了负荷开关—熔断器组合电器、高压接触器—熔断器组合电器(用于FC柜)、负荷开关、跌落熔断器和避雷器组合，以及避雷器、隔离开关、电压和电流互感器等各种组合，并已发展到高级型式的组合成套装置，如充气柜(C—GIS)、全封闭组合电器(GIS)，以及全变电站组合如预装式变电站(含变压器和高低压电器的箱变)。2.大容量、高参数由于现代生活用电量迅速增长，工农业用电量提高，高电压大容量电网形成，要求高压电器容量及各种参数迅速。目前主力输配电设备额定电流已由1000A提高到2500A至4000A，短路电流已由16~20kA提高到31.5~50kA，甚至更高。550kV断路器单极断口数已由4个减少到2个，单断口正在加紧研制中。如果我国的主力输配电电压不能迅速，那么，我国电网对高压电器大容量、高参数的要求趋势不会降温(更高输电电压出现可以解开下属配电电压一些环网，以降低这些电网的短路电流)。3.机电一体化(智能化) 由于计算机、传感器技术发展及电网自动化的提高，对高压电器智能化功能的需求更为迫切。强电设备与先进弱电技术结合可以显著扩展高压电器功能，为电网自动化、远动化、在线检测提供更好的条件。体积大、重量重、功能单一的传统电磁式继电保护装置、电工仪表、控制装置将为多功能的计算机、传感器所取代。4.

开关（disconnector)即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。  我们所说的隔离开关，一般指的是高压隔离开关即额定电压在1kv及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和运行的影响均较大。刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。隔离开关用于各级电压，用作改变电路连接或使线路或设备与电源隔离，它没有断流能力，只能在用其它设备将线路断开后再操作。1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的。2)根据运行需要，换接线路。  3)可用来分、合规模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。  4)根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。  高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。按其绝缘支柱结构的不同可分为单柱式隔离开关（single-column disconnector)、双柱式隔离开关（double-column disconnector)、三柱式隔离开关（three-column disconnector)。其中单柱式刀闸在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。在超高压输电情况下，变电所采用单柱式刀闸后，节约占地面积的效果更为显著。  在低压设备中主要适用于民宅、建筑等低压终端配电系统。主要功能：带负荷分断和接通线路2特点编辑  1.在电气设备检修时，提供一个电气间隔，并且是一个明显可见的断开点，用以保障维护人员的人身。
