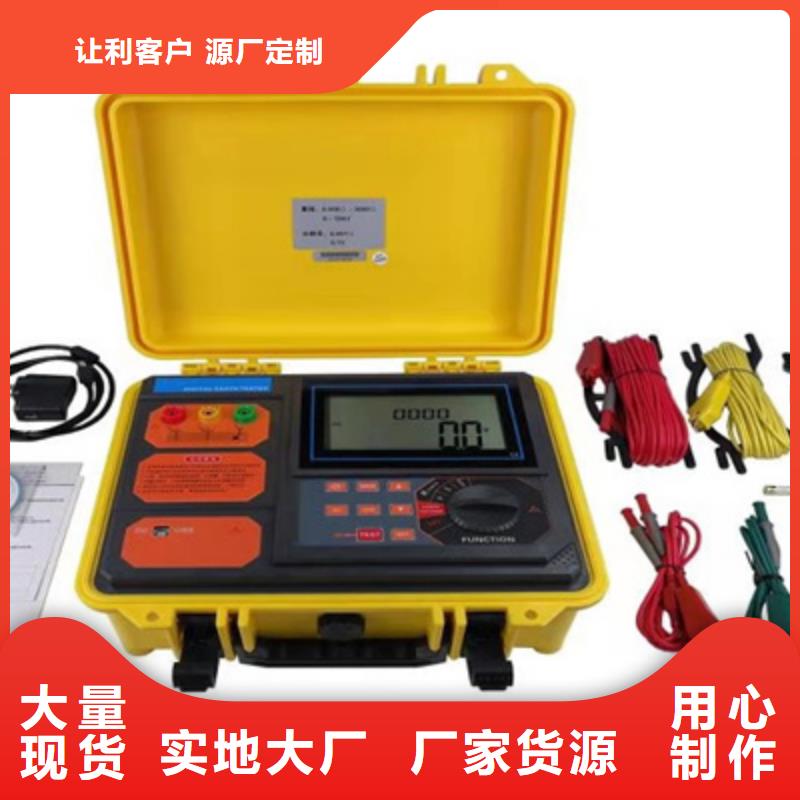

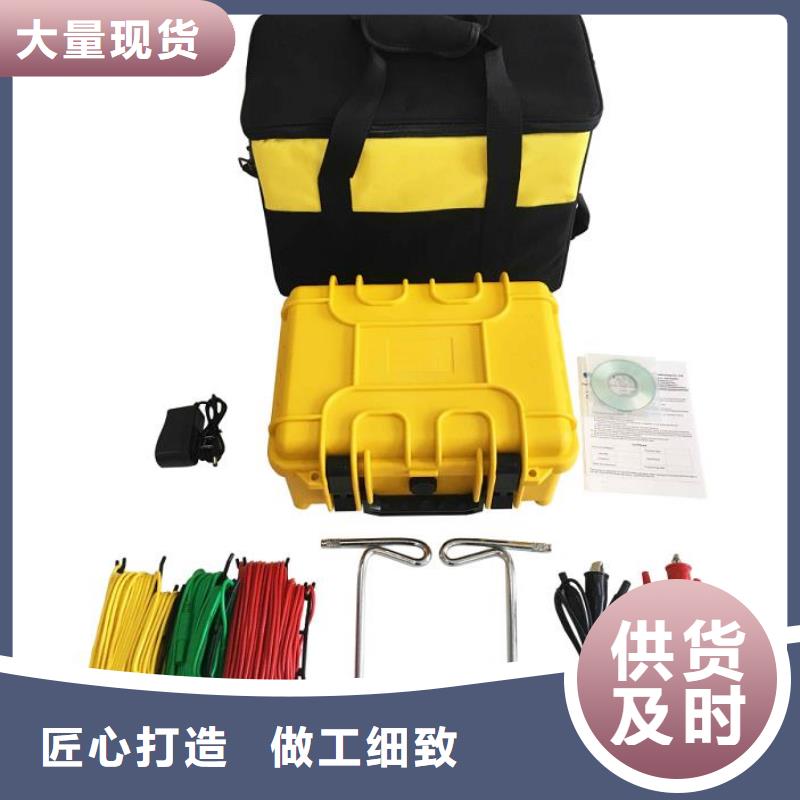

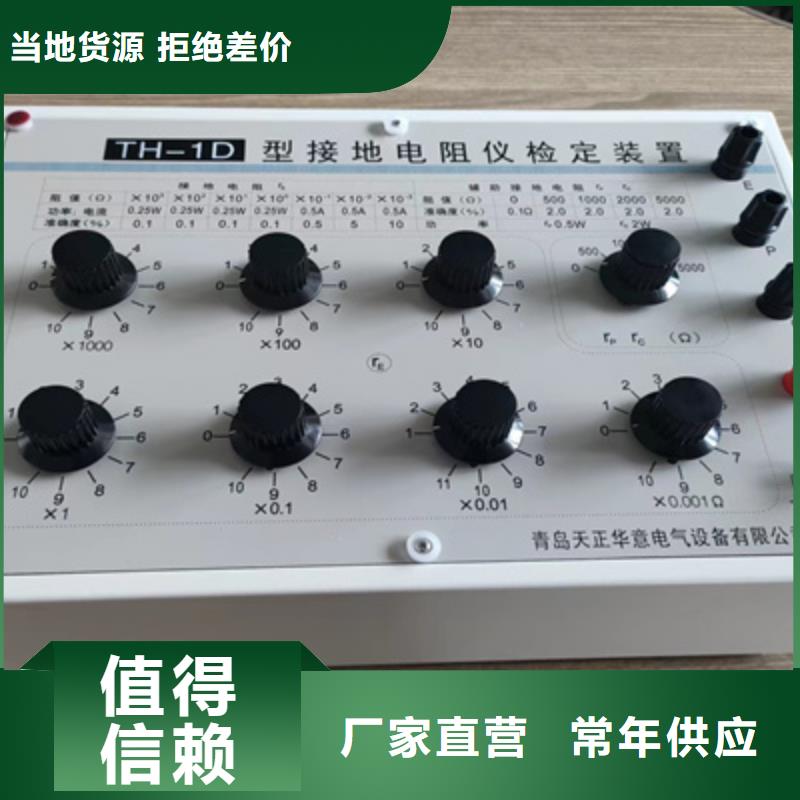

迪庆接地电阻测试仪 测量原理1. 接地电压测量采用平均值整流法。2. 接地电阻值测量采用额定电流变极法(适合准确测量单点接地系统)，即在测量对象E接地极和C(H)电流极之间流动交流额定电流I，求取E接地极和P(S)电压极的电位差V，并根据公式R＝V/I计算接地电阻值R。3. 以上几种方法中其工作误差(B)是额定工作条件内所得误差，由使用仪表存在的固有误差(A)和变动误差(Ei)计算得出。A： 固有误差E2：电源电压变化产生的变动E3：温度变化产生的变动 E4：干扰电压变化产生的变动E5：接触电极电阻产生的变动六. 操作1．基本操作旋转FUNCTION功能旋钮实现开关机，旋钮指示“OFF”位置关机。开机后，如果LCD显示电池电压低符号，表示电池电量不足，请依照说明给电池充电。电池电力充足才能保证测量的精度。开机后，按”键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。开机后，将FUNCTION功能选择旋钮旋至相应的位置短按“AL”键可以开启或关闭报警功能，长按“AL”键(约3秒)进入报警临界值设定，按或”键改变当前数字大小，短按“SET”键移动光标，短按“AL”键保存退出。当测量值大于报警临界设定值并已开启报警功能，仪表将闪烁将显示“ ”符号，并发出“嘟--嘟--嘟--”报警声。在测试模式下，短按“MEM”键锁定当前显示数据，显示“HOLD”、“锁定。在测试模式下，短按“SET”可选择显示平均值、值、小值，显示:”符号。在测试模式下，长按“MEM”键(超过3秒)进入数据查阅，按“”键以步进值为1选择查阅数组号，当前组数为接地电阻数据，再按“MEM”键退出查阅。查阅时若无存储数据，LCD显示“- - - -”，见上右图。在数据查阅状态下，按“CLR”键进入数据删除，按 ”键选择“no”或“yES”， 选“no”再按“MEM”键不删除并返回数据查阅状态，选“yES”再按“CLR”键删除所存数据，删除后LCD显示“----”。数据删除功能是一次性删除所有存储数据，删除后不能再恢复，请谨慎操作。仪表所存数据可以上传电脑。连接好电脑与仪表的RS232通讯线，仪表开机，运行数据软件，若软件显示串口打开并连接成功，即可以读取存储的历史数据，上传电脑并保存。数据软件具有历史数据读取、查阅、保存、打印等功能。

迪庆接地电阻测试仪测试仪 操作说明5.1 测试前准备由于仪器在启动测试后输出交流电压会危及到人身，请务必遵守电器事项，在启动仪器之前做好检查：（1）测试工位应与其他工位分离且铺设绝缘地垫，非测试者严禁进入测试工位；（2）测试者应佩戴绝缘手套；（3）测试仪良好接地；（4）操作者应接受过相关的知识培训；（5）所有连接操作必须确保仪器无输出时进行，严禁测试中插拔测试线和被测电器；（6）测试线和测试使用的工装应经常检查，以确保正常测试。5.2 开机5.2.1 开机界面TH-305电压下限设置范围 0.0-8.00V， 补偿补偿电压设置范围 0.00-2.00V自动，手动开路开路电压设置范围3.0V-8.0V，当前测试步输出的电压时间测试时间在上图所示界面，按“上，下”键可以切换到下图所示界面，此时可以修改测试等待时间。01 项 目 循环测试02 时 间： 3 S03 →图5.9上图所示内容表示：循环测试项为前两项。当测试跑完第三步的等待时间后，从再次步开始进行循环测试，等待时间为3秒，即3秒后跳到步开始进行测试，即使第三步之后仍有测试项也不进行测试。在等待时间内，按“启动”键可以马上跳到步开始测试，而无需等3秒时间跑完；若按“停止”键，则停止测试。等待时间设置为“0”表示一直循环等待，只有按下“启动”键才能开始循环测试。注：项不可设为循环项，否则无法启动测试。

<迪庆>天正华意电气设备有限公司 迪庆基于异频法的大型接地网接地电阻测试质高价优

迪庆接地电阻测试仪 优盘操作界面在开机界面按“优盘”热键，即可进入优盘操作界，根据界面中的文字提示可进行导出数据等相关操作，见图7所示图7 优盘操作界面5接地阻抗测试5.1测试基本要求接地装置的特性参数大都与土壤的潮湿程度密切相关，因此接地装置的状况评估和验收测试应尽量在干燥季节和土壤未冻结时进行，不应在雷、雨、雪中或雨、雪后立即进行。交接验收的接地装置按照交接标准在投运前进行接地阻抗测试，运行中的接地装置的接地阻抗测试应按照相关规程规定的周期安排测试。通常电流极与被试接地装置中心的距离dCG应为被试接地装置对角线长度D的4～5倍；当远距离放线有困难时，在土壤电阻率均匀地区dCG可取2D在土壤电阻率不均匀地区可取3D。测试回路应尽量避开河流、湖泊、道路口；尽量远离地下金属管路和运行中的输电线路，避免与之长段并行，当与之交叉时垂直跨越；无论哪种测试方法，都要求电流线和电位线之间保持尽量远距离，以减小电流线与电位线之间互感的影响。电流极和电位极的布置a)电流极的接地电阻值应尽量小，以保证整个电流回路阻抗足够小，便于设备输出的试验电流足够大。b)如电流极接地电阻偏高，可采用多个电流极并联或向其周围泼水的方式降阻。c) 电位极应紧密而不松动地插入土壤中20cm以上，试验过程中电流线和电位线均应保持良好绝缘，接头连接可靠，避免裸露、浸水。

迪庆接地电阻测试仪开机注 意开机时，不能扣压扳机，不能张开钳口，不能钳任何导线开机完成，显示“OLΩ”后，才能扣压扳机，打开钳口，钳被测导线开机前，扣压扳机一两次，确保钳口闭合良好开机时，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度按POWER键开机，首先自动测试液晶显示器，其符号全部显示，见图1，同时，仪表自动校准，开机完成后显示“OLΩ”，自动进入电阻测量模式，见图2，若没有正常开机自校准，仪表会显示“Er”符号，表示开机出错， 开机出错需检查原因再重新开机。如果开机自检后未出现“OLΩ”，而是显示一个较大的阻值，见图4。但用测试环检测时，仍能给出正确的结果，这说明钳表仅在测大阻值时（如大于100欧）有较大误差，而在测小阻值时仍保持原有准确度，用户仍可放心使用。2．关机钳表在开机后，按POWER键关机。钳表在开机5分钟后，液晶显示屏进入闪烁状态，闪烁状态持续30秒后自动关机，以降低电池消耗。在闪烁状态按POWER键可延时关机，钳表继续工作。在HOLD状态下，需先按HOLD键退出HOLD状态，再按POWER键关机。在设定报警临界值状态下，需先按POWER键或按AL键3秒退出设定报警临界值状态，再按POWER键关机。

<迪庆>天正华意电气设备有限公司 迪庆基于异频法的大型接地网接地电阻测试质高价优

迪庆接地电阻测试仪维护指南6.1 维护和保养1、日常维护（1）本测试仪使用环境应通风良好，干燥、无粉尘、无强电磁干扰。（2）测试仪若长时间不使用，应定期通电。通常每月通电一次，通电时间不少于30分钟。（3）测试仪长时间工作后（24小时）应关电10分钟以上，以保持仪表良好的工作状态。（4）测试夹和高压棒长期使用后可能会出现接触不良或断路现象，应定期检修。2、使用者的维护为了防止意外触电的发生，请不要自行打开仪器的盖子。如果仪器有异常情况发生，请青岛天正华意电气设备有限公司给予维护。所附的线路图和方块图仅供参考之用。3、定期维护本多功能安规测试仪、输入电源线、测试插座和相关附件等每年至少要仔细检验和校验一次，以保证使用者的及测试仪的性。如果测试仪是用于生产现场或其它恶劣条件下，必须缩短检验周期。4、使用者的修改使用者不得自行更改仪器的线路或零件，如被更改，仪器的三包则自动失效且本公司不负责更改产生的责任。使用未经青岛天正华意电气设备有限公司认可的零件或附件也不予三包。如发现送回检修的仪器被更改，青岛天正华意电气设备有限公司会将仪器的电路或零件修复为原来设计，并收取维修费用。6.2 简单故障处理故 障 处 理 方 法开机液晶无显示，按键无响应 检查测试仪后面板上的保险丝是否熔断。若熔断，请更换F5A保险丝接地电阻为0 检查外部连线是否出现非正常开路或短路现象仪器出现死机状态 关机，等待半分钟后重新开机仪器与计算机无法通讯 1、检查选择的串行口是否正确，是否用串口线正确连接计算机与安检仪2、检查是否正确安装通讯软件，并选择正确的波特率和通讯地址。3、若为自编通讯软件，则应检查通讯协议是否一致6.3 注意事项1、本测试仪测试过程中有高压、大电流输出，操作人员务必严格按说明书操作，严禁身体触及仪器带电部位和被测负载壳体，以免触电。2 、本机工作电源要接地（将电源插座上“E”端与大地良好连接）。3 、进行绝缘和耐压测试时，被测负载应与大地各周围物体保持良好的电气隔离。4 、如果环境相对湿度大于60％RH，大于100MΩ的绝缘电阻测量精度会受较大影响。

<迪庆>天正华意电气设备有限公司
迪庆基于异频法的大型接地网接地电阻测试质高价优 <迪庆>天正华意电气设备有限公司

迪庆接地电阻测试仪?安装本章主要介绍TH系列产品的拆封、检查、使用前的准备、储存等的规则。2.1关于包装青岛天正华意的产品是包装在一个使用泡沫保护的包装箱内，如果收到时的包装箱有破损，请检查仪器的外观是否有无变形、刮伤、或面板损坏等。如果有损坏，请立即通知青岛天正华意或其经销商，并请保留包装箱和泡沫，以便了解发生的原因。我们的服务中心会帮您修护或更换新机，在未通知青岛天正华意或其经销商前，请勿立即退回产品。请保留所有的原始包装材料，如果仪器必须回厂维修，请用原来的包装材料包装。并请先与青岛天正华意的维修中心联系。送修时，请务必将电源线和测试线等全部的附件一起送回，并注明故障现象和原因。另外，请在包装上注明“易碎品”请小心搬运。如果无法找到原始包装材料来包装，请按照下列说明包装:1. 先用泡沫或者其他缓冲材料将仪器包妥。2. 再将仪器置于可以承受 150KG (350lb.) 的多层纸箱包装。3. 仪器的周围必须使用可防震的材料填充，厚度大约为 70 到 100mm (3 到 4inch) ，仪器的面板必须先用厚纸板保护。4. 妥善密封箱体。5. 注明“易碎品”请小心搬运。2.2关于电源本仪器使用230V AC 10％ 50 Hz 单相的电源。必须使用正确规格的保险丝，保险丝使用规格已标示在仪器的背板上。更换保险丝前，必须先关闭输入电源，以避免危险。在接上输入电源之前，必须先确认电源的地线已经接妥，同时也将地线接到机体上的接地端子上。 仪器上的电源插头只能插在带有地线的电源插座上。如果使用延长线，必须注意延长线是否带有接地线。本仪器是使用三芯电缆线，当电缆线插到具有地线的插座时，即已完成机体接地。2.3 安装环境在选择测试仪的安装环境时，应考虑以下各项：1. 远离易燃、易爆和腐蚀性介质，如酒精、稀释剂和硫酸等。2. 远离热源、避免日晒。工作环境温度：0℃~＋40℃储存环境温度：-10℃~＋50℃必须避免温度的急剧变化，温度急剧变化会使水气凝结于仪器内部。3. 远离锅炉、加湿器、水源等。工作相对湿度：20~75％RH储存相对湿度：0~90％RH

<迪庆>天正华意电气设备有限公司
<迪庆>天正华意电气设备有限公司 迪庆基于异频法的大型接地网接地电阻测试质高价优
<迪庆>天正华意电气设备有限公司 迪庆基于异频法的大型接地网接地电阻测试质高价优

迪庆接地电阻测试仪尊敬的顾客感谢您使用本公司TH-2571数字接地电阻测试仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。如有合同约定的除外。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

<迪庆>天正华意电气设备有限公司 迪庆基于异频法的大型接地网接地电阻测试质高价优

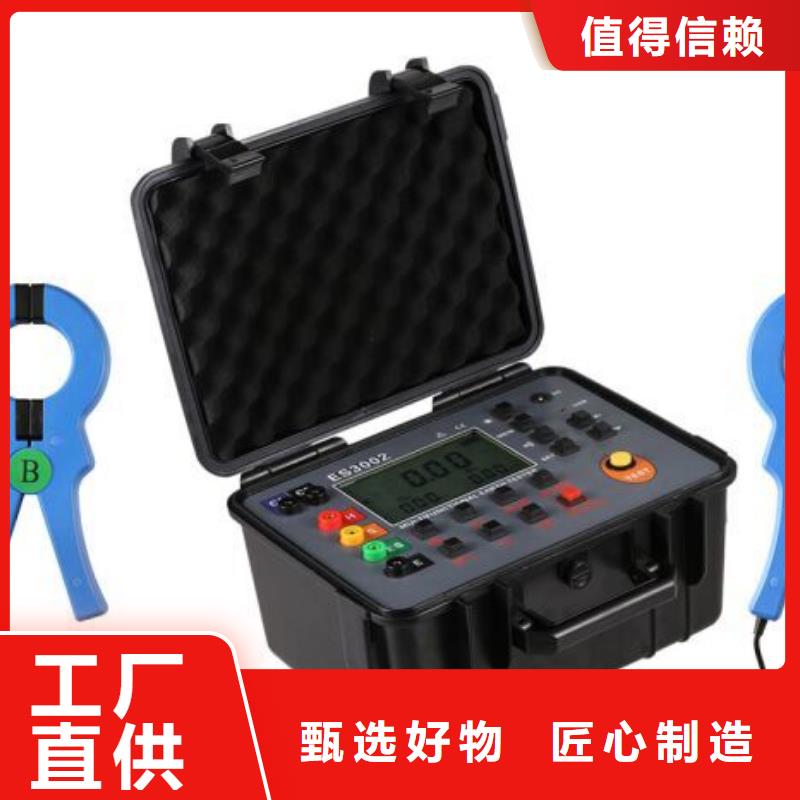

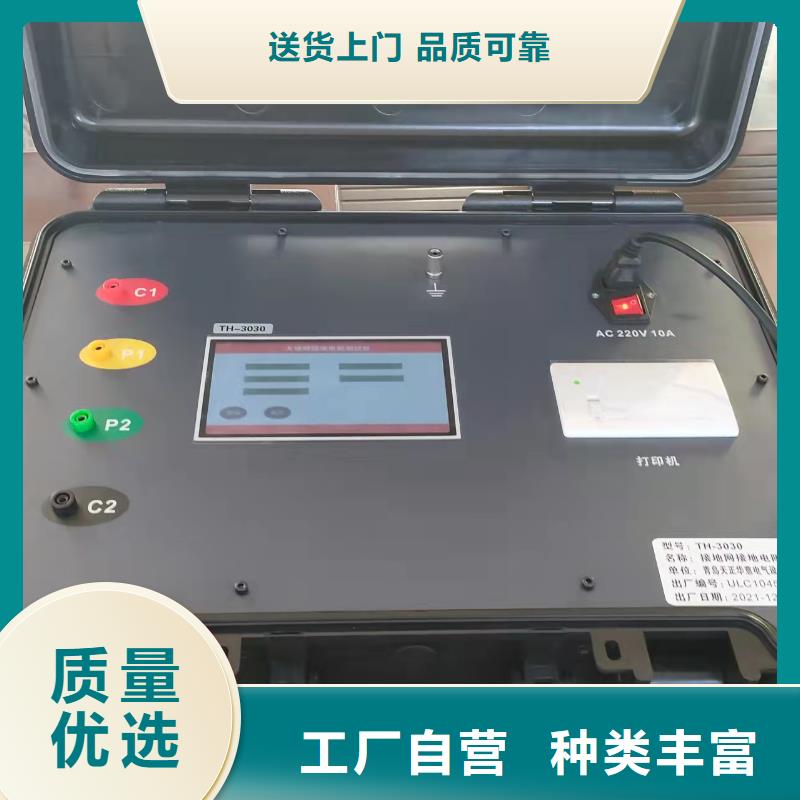

迪庆接地电阻测试仪 仪器用途本仪器适用于中小型变电站、风力发电系统的升压站、光伏电站、电铁牵引站、输电线路杆塔等接地装置的交接验收试验，已运行接地装置的性（例行）试验，与防雷有关的接地装置试验。仪器由于采用了独特的变频抗干扰技术，从而有效解决了接地网测试的关键技术难题测试时可选择接近于工频的异频试验电流（45Hz/45Hz或49Hz/51Hz）进行测试，并应用数字信号分析和滤波技术等，有效剔除了外界干扰信号（包括工频、谐波、高频、以及直流分量等成分），从而大大提高了接地网阻抗的测试精度。仪器内部自带大容量可充电锂电池组和逆变模块/DDS数字合成调频功率电源保证输出标准正弦波波形，将试验电源加在测量回路中，利用的数字滤波器对采样序列滤波、高频测量，去掉工频50Hz干扰信号以及工频谐波信号，使仪器实现高精度、准确可靠的测量测量结果由大屏幕液晶显示，自带微型打印机可打印测试结果。引用文件(1) GB/ 50150－2016《电气装置安装工程电气设备交接试验标准》(2) GB/T50065-2011交流电气装置的接地设计规范(3) GBT 50064-2014 交流电气装置的过电压保护和绝缘配合》(4) GB 50169-2006《电气装置安装工程接地装置施工及验收规范》(5) DL/T 887-2004 《杆塔工频接地电阻测量》(6) DL/T 475-2017《接地装置特性参数测量导则》

<迪庆>天正华意电气设备有限公司 迪庆基于异频法的大型接地网接地电阻测试质高价优

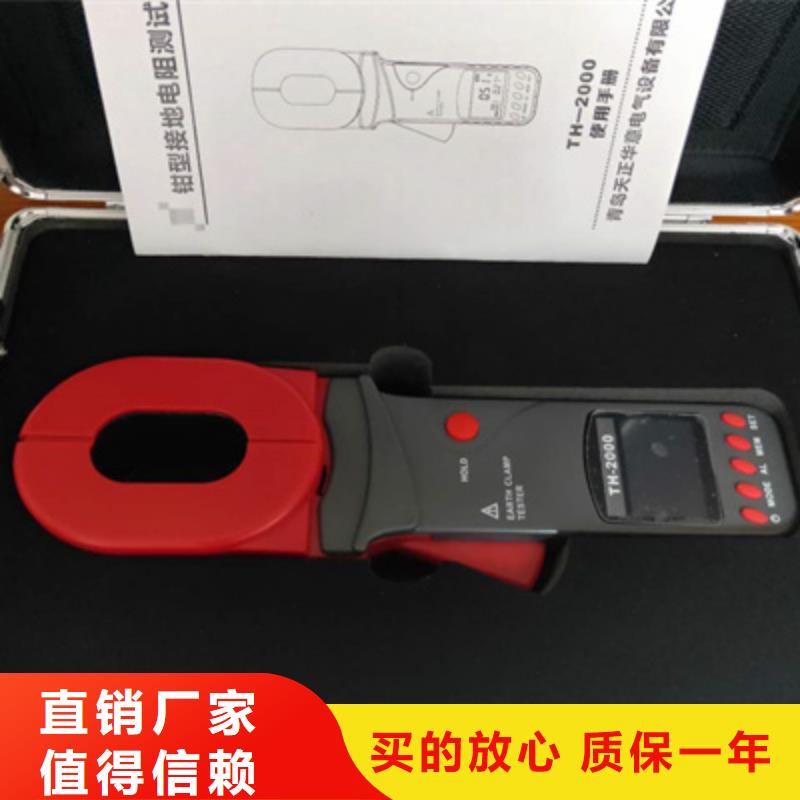

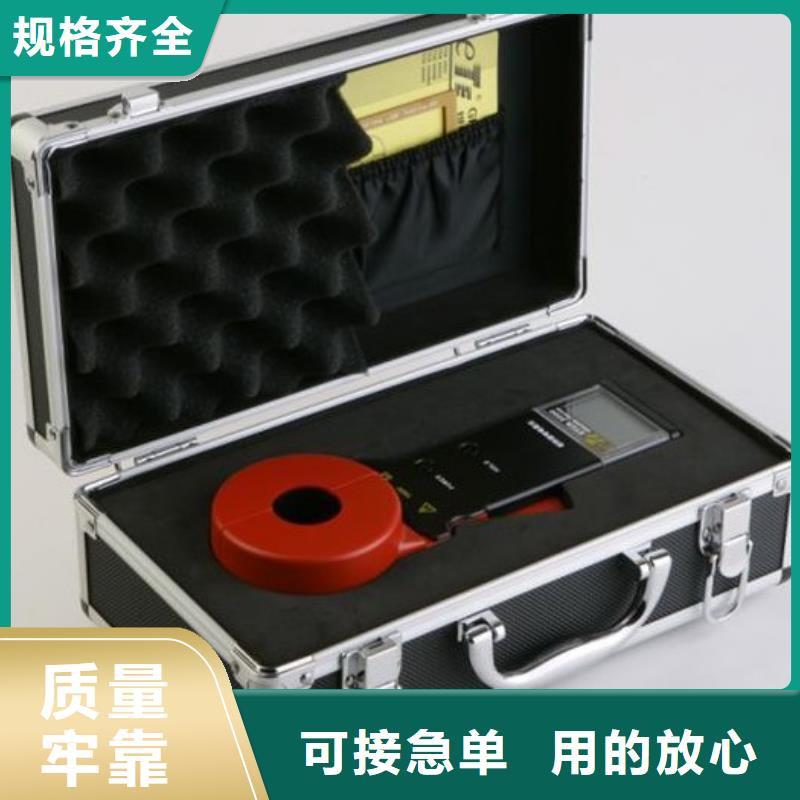

迪庆接地电阻测试仪感谢您购买了本公司的钳形接地电阻仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。——遵守本手册所列出的操作注意事项。?任何情况下，使用本钳表应特别注意。?注意本钳表所规定的测量范围及使用环境，禁止钳测动力线。?注意本钳表面板及背板的标贴文字。?开机前，扣压扳机一两次，确保钳口闭合良好。?开机时，不要扣压扳机，不能钳任何导线。?正常开机，显示“OL Ω”符号后，才能钳测被测对象。?钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。?避免本钳表受冲击，尤其是钳口接合面。?危险场合，强烈选用本公司的防爆型钳形接地电阻仪。?防爆型产品，在危险场所内严禁拆卸和更换电池。?本钳表在测量电阻时钳头会发出连续的轻微“嗡--”声，这是正常的，注意区别报警的“嘟--嘟--嘟--”声。?测量导线电流不要超过本钳表的上量限。?长时间不用本钳表，请取出电池。?拆卸、校准、维修本钳表，必须由有授权资格的人员操作。?由于本钳表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?本用户手册中标有“＊”的内容仅限于C型。二．简介系列钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善，对老款产品的彻底升级。其性能主要体现在：具有RS232接口功能，实现测试数据上传电脑，软件监控（选配）。突破开机长时间自检等待，开机立即进入测试。突破继电器自检方式，采用先进的算法及数字集成处理技术。突破老款产品笨重的问题，更加符合手持仪表的特性。全新外观设计，面板6键操作，性能直通。增加了声光报警功能，“嘟--嘟--嘟--”报警声。增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。测量范围增加到0.01Ω-1200Ω。存储数据99组，功耗更低，启动、工作电流小于50mA。系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为XRD系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。

<迪庆>天正华意电气设备有限公司

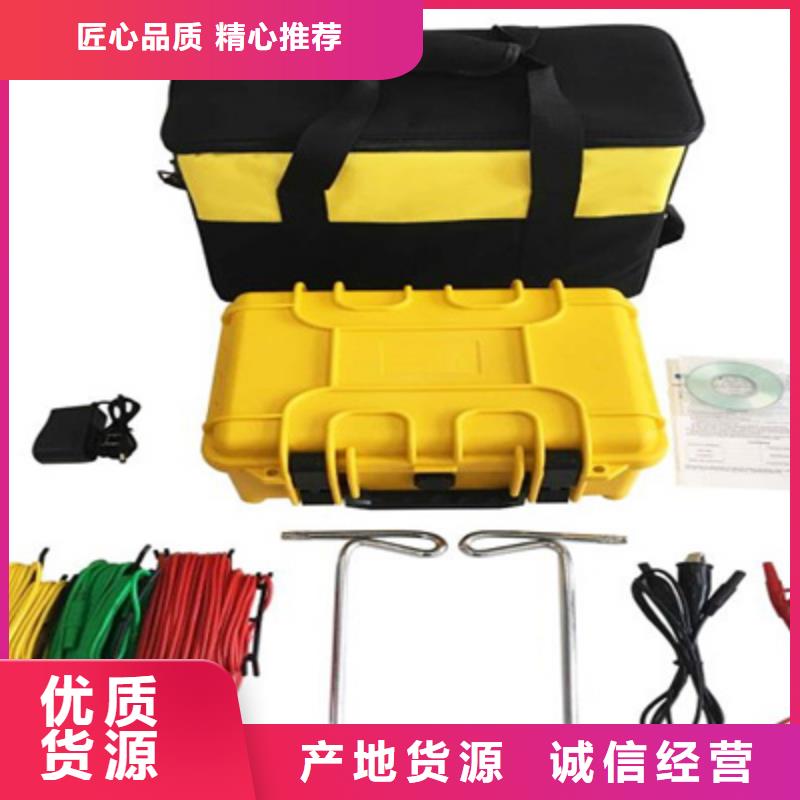

迪庆接地电阻测试仪 技术指标 使用条件环境温度：0℃～＋45℃相对湿度：≤85％RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)电压：AC 0～20V3、测量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差·允许辅助接地电阻RC（C1与C2之间）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1与P2之间）＜40KΩ 误差≤±5％·允许地电压（工频有效值）≤5V 误差≤±5％5、电源及功耗功率损耗≤2W直流：8×1.5V(AA，R6)电池交流：220V/50Hz6．体积与重量体积：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地电阻测量（如图一）· 沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。· 用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。· 开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。2、土壤电阻率测量（如图二）· 测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为R，则土壤电阻率按下式计算：Ф＝2πRL 其中Ф—土壤电阻率（Ω·cm）L—探针与探针之间的距离(cm)R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。·测地电阻、土壤电阻率所用的探针一般用铝合金管或圆钢。

迪庆接地电阻测试仪仪器内部结构和测试原理本仪器主要由提供测试电流的异频电源、电流和电压测量电路以及微电脑测控系统组成。仪器通过测量接地装置的电位升高与流入接地装置的电流之比来测量接地阻抗。仪器内部结构如图1所示。异频恒流电源可输出频率为45Hz或55Hz的正弦波测试电流，输出频率受微电脑系统控制。其输出经过隔离后通过仪器面板上的E、C两个端子输出。电压放大器为一个高输入阻抗放大器，它将P1、P2两端的电压放大后送给滤波器。电流放大器将从电流互感器取得的电流信号进行放大后送给滤波器。滤波器用于滤除干扰信号，只允许45Hz和55Hz信号通过。A/D转换器用于将电压和电流信号转换为数字信号以便微电脑系统进行分析处理。用户启动接地阻抗测量后，仪器首先开启异频电源使之输出频率为45Hz的电流，待电流稳定之后，微电脑系统通过A/D转换器取得电压和电流波形数据，进行数字滤波后计算出电压V45和电流I45及其相位差再进一步计算出阻抗Z45、电阻分量R45和电抗分量X45。然后，切换异频电源的输出频率为55Hz，经过同样的步骤后可计算出阻抗Z55、电阻分量R55和电抗分量X55。取Z45 和Z55的平均值作为工频接地阻抗Z50。，关闭异频电源，通过液晶屏显示测量结果。因此阻抗测量时，仪器测量的是两电压输入端P1、P2之间的电压与电源输出电流之比。

迪庆接地电阻测试仪测试仪 操作说明5.1 测试前准备由于仪器在启动测试后输出交流电压会危及到人身，请务必遵守电器事项，在启动仪器之前做好检查：（1）测试工位应与其他工位分离且铺设绝缘地垫，非测试者严禁进入测试工位；（2）测试者应佩戴绝缘手套；（3）测试仪良好接地；（4）操作者应接受过相关的知识培训；（5）所有连接操作必须确保仪器无输出时进行，严禁测试中插拔测试线和被测电器；（6）测试线和测试使用的工装应经常检查，以确保正常测试。5.2 开机5.2.1 开机界面TH-305电压下限设置范围 0.0-8.00V， 补偿补偿电压设置范围 0.00-2.00V自动，手动开路开路电压设置范围3.0V-8.0V，当前测试步输出的电压时间测试时间在上图所示界面，按“上，下”键可以切换到下图所示界面，此时可以修改测试等待时间。01 项 目 循环测试02 时 间： 3 S03 →图5.9上图所示内容表示：循环测试项为前两项。当测试跑完第三步的等待时间后，从再次步开始进行循环测试，等待时间为3秒，即3秒后跳到步开始进行测试，即使第三步之后仍有测试项也不进行测试。在等待时间内，按“启动”键可以马上跳到步开始测试，而无需等3秒时间跑完；若按“停止”键，则停止测试。等待时间设置为“0”表示一直循环等待，只有按下“启动”键才能开始循环测试。注：项不可设为循环项，否则无法启动测试。
