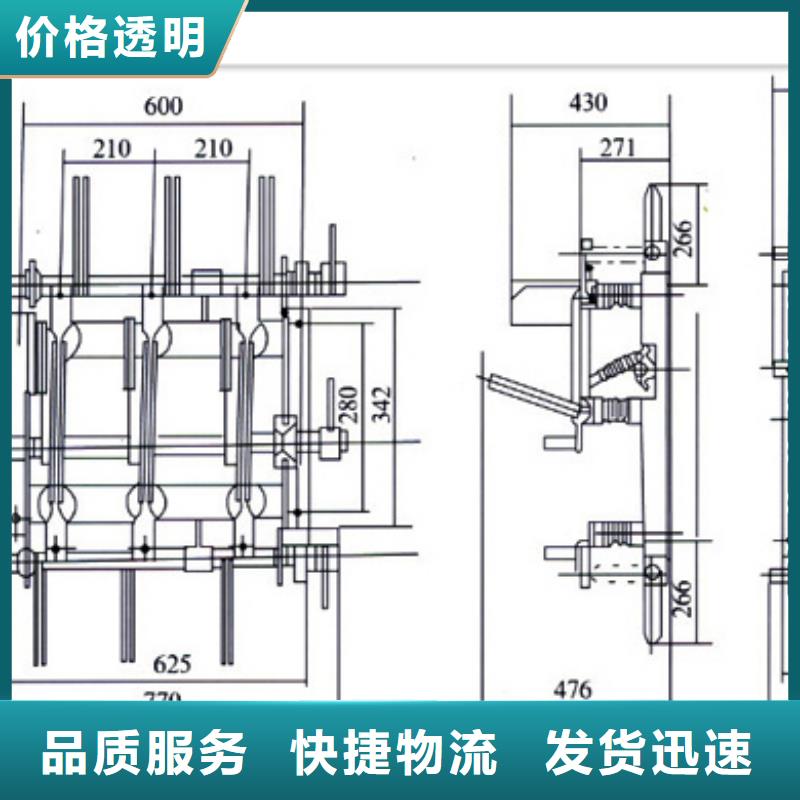

高压负荷开关的类型及型号含义1、分类： 1） 按装设地点分为户内式和户外式； 2） 按灭弧方式分为产气式、压气式、压缩空气式、油浸式、真空式、SF6式等。 3） 按是否带熔断器分为带熔断器和不带熔断器。2、 型号含义：     例如，FN2-10R/400型的含义是：负荷开关、户内式、设计序号为2、额定电压为10KV、带熔断器（装在开关的真空断路器通俗点说就是空气开关.负荷开关熔断器组合就相当于以前在使用的那种带个保险丝然后再带个闸刀开关的那种。高压真空断路器就相对来说先进点了，就是现在普遍使用的空开。具有速断，过载保护。相比较，负荷开关-熔断器组合，更经济简单，使用方便。但是要注意该组合，变压器参数要配合好。过载可以实现，但瓦斯不行，要密封有些困难，要用“防爆”。区别：1、高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断

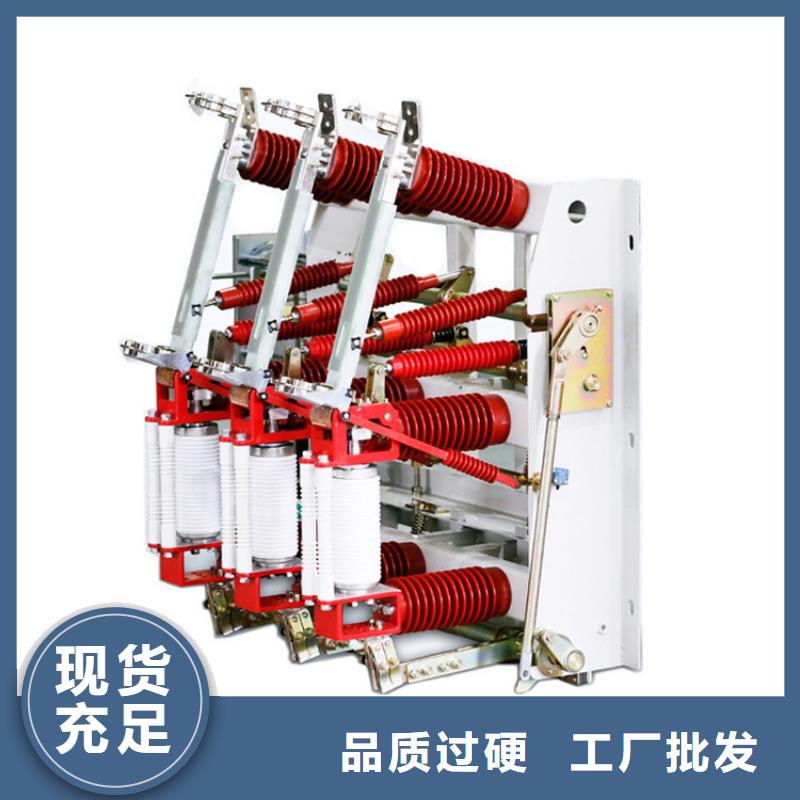

负荷开关主要用于开断和关合负荷电流，也可以将负荷开关与高压熔断器配合使用，代替断路器。由于负荷开关使用方便，价格合理，因此负荷开关在10kV配网系统中得到广泛的使用。在设计中合理选用负荷开关，对保障电网的、可靠运行有着重要意义。 [2]
  1负荷开关与熔断器的正确配合
  负荷开关与熔断器的根本区别在于，熔断器具有开断短路电流能力，而负荷开关只作为负荷电流的切换。通常认为，负荷开关合分工作电流，熔断器开断短路电流。但是当出现故障时，由于三相电流不一定相同，以及熔断器答应的误差，不可避免出现三相熔断器之间的熔断时间差，首相切除故障后，假如负荷开关不能及时分断负荷电流，则会造成产生转移电流和两相运行，对受电设备造成损害。带有撞击器的熔断器，配合具有脱扣装置的负荷开关，则可解决缺相运行问题。当熔断器的熔件熔化时，负荷开关脱扣装置在撞击器操作下立即断开。生产厂多采用四连杆机构，当负荷开关合闸操作时，合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。因此，在使用中一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。
  应该指出，使用中的熔断器多作为后备保护熔断器，这种熔断器有一个小开断电流，其值为熔断器额定电流的2.5～3倍当小于开断电流时后备熔断器不能开断此电流这就是它与全范围熔断器的区别。全范围熔断器在引起熔体熔化至额定开断电流（40kA）之间，任何电流均能可靠断开，但其价格贵。当故障电流小于后备熔断器的小开断电流时，熔断器虽然不能保证其开断，但熔件会熔断，其内存的撞击器会击出，撞击负荷开关开断。例如额定电流为100A的熔断器，其小开断电流约为250～300A，在此电流区，熔断器不能开断，但熔件熔断撞针击出，撞击负荷开关跳闸，开断此电流，如选用600A的负荷开关，则可可靠开断。

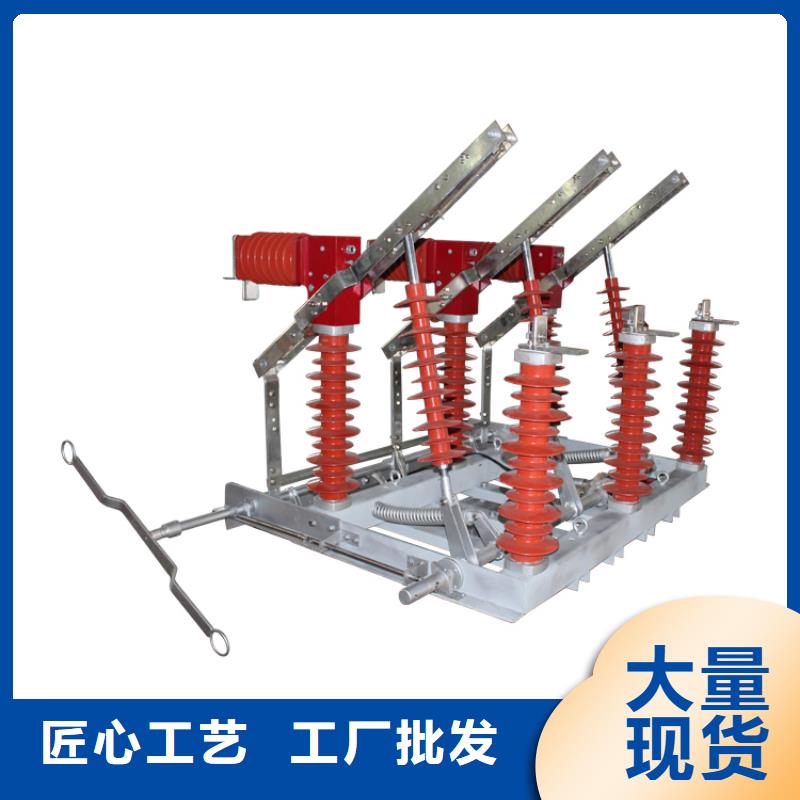

高压负荷开关可以断开短路电流吗？

可以分合负荷电流（高压负荷开关），不能分合短路电流（短路电流很大）高压负荷开关的灭弧能力没有高压熔断器强，它的灭弧能力有限，只装备有简单的灭弧装置，电路工作时用来切断或接通负荷电流，不能切断巨大的短路电流，负荷开关断开后有可见的断开点是其特点。

现在的高压负荷开关越来越象断路器，个别高压负荷开关加大了灭弧能力，增加了电动高压穿墙套管操作功能。

高压负荷开关可以断开/合上电路负荷电流，高压负荷开关可以断开短路电流（必须经过计算，选择合适的分断电流），高压负荷开关合上短路电流应该有问题，没有这样的设计，详细可以参考电研所的数据。

负荷开关-限流熔断器组合电器保护变压器特性好，但只有两者配合好才能有效。
  a区域为工作电流范围。I>InK，InK为组合电器的额定电流。它小于熔断器的额定电流InHH，这是由于熔断器安装时的温度状况及热损耗消散受限制，使组合电器不能承受熔断器的全部电流。组合电器的额定电流开断由负荷开关单独完成。负荷开关三相同时开断，三相同时熄弧。
  b区域为过负荷范围InHH<I<3InHH，在此范围内，熔断器承受超过额定电流的过电流。约从2InHH起，熔体动作，但熔断器尚不能熄弧，熔断器的撞击器触发，使负荷开关动作，三相开断并熄弧。在这里，熔体动作的含义是所有熔体至少在一处开断。这就是说，在过负荷范围内，由负荷开关三相开断并熄弧。
  c区域为转移电流ITC范围约从3InHH起，熔断器动作后亦可熄弧。在三相电路中，三相熔断器中一相首先动作，触发撞击器并熄弧。负荷开关熄灭另两相中的电流，其他两相熔断器可能也动作，但负荷开关有时动作更快，因此，在转移电流区域，熔断器与负荷开关配合共同完成开断任务。转移电流是负荷开关在各自功率因数下，所能开断的 电流，它介于5InHH（小型熔断器）～1.5InHH（大型熔断器）之间。
  d区域为限流范围，当故障电流更大时（约从20InHH），熔断器在电流的 个半波就已经动作，并将故障电流的峰值限制到它的允通电流值ID。这是熔断器熄灭大于转移电流ITC的电流，负荷开关在撞击器作用下虽动作，但不开断电流。
  因此，只有负荷开关与熔断器配合得当，组成的组合电器就能够开断：负荷开关额定开断电流的任何负载电流；组合电器额定短路开断电流的任何过电流。这就是说，负荷开关加熔断器能承担工作电流和全短路电路之间的开断任务。
